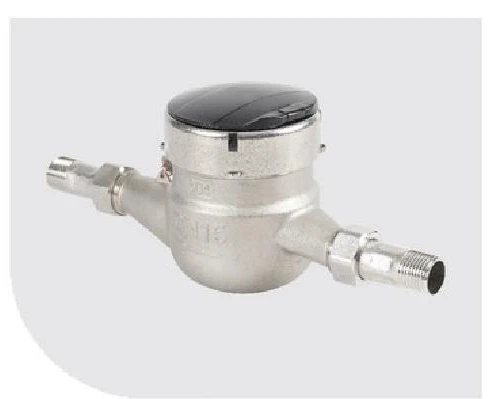

CZ5501 Series LXS-15-50 Rotary Water Meter
Model: CZ5501
Penggunaan Produk

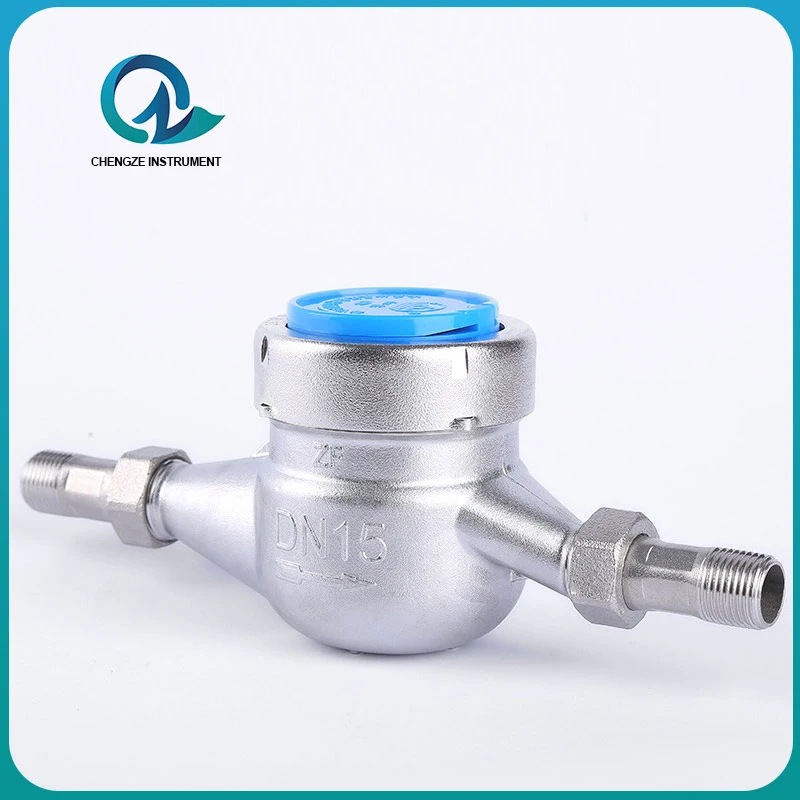

Alat Chengzepakar dalam pembuatan Meter Air Keluli Tahan Karat Rotor Vane, menyediakan penyelesaian pengukuran aliran ketepatan untuk aplikasi kediaman dan komersial. Meter air kami menampilkan binaan keluli tahan karat 304/316L berkualiti tinggi-dengan teknologi baling pemutar termaju untuk air yang tepat计量.
Ciri-ciri Utama
Pengukuran Ketepatan: Reka bentuk baling pemutar termaju memastikan ketepatan yang tinggi pada kadar aliran rendah, memenuhi piawaian antarabangsa (ISO 4064)
Pembinaan Tahan Lama: Badan keluli tahan karat penuh memberikan rintangan kakisan yang sangat baik dan hayat perkhidmatan yang panjang
Julat Aliran Luas: Sesuai untuk pelbagai keadaan aliran daripada kadar aliran minimum hingga maksimum
Teknologi Pintar: Keupayaan bacaan jauh NB-IoT/LoRaWAN pilihan untuk bacaan meter automatik
Kehilangan Tekanan Rendah: Struktur dalaman yang dioptimumkan meminimumkan penurunan tekanan dan penggunaan tenaga
Pelbagai Saiz: Tersedia dalam konfigurasi DN15-DN50 untuk keperluan pemasangan yang berbeza
Aplikasi
Chengze Instrument Rotor Vane Meter Air Keluli Tahan Karat digunakan secara meluas dalam bangunan kediaman, hartanah komersial, sistem HVAC, rangkaian pengagihan air, dan proses perindustrian. Sesuai untuk kedua-dua aplikasi pengukuran air sejuk dan panas.
Sebagai pengilang meter air profesional, Chengze Instrument menawarkan sokongan teknikal yang komprehensif, panduan pemasangan dan perkhidmatan selepas-jualan yang boleh dipercayai. Hubungi kami hari ini untuk spesifikasi terperinci dan harga yang kompetitif
Keadaan Perkhidmatan
Tahap suhu: air sejuk 30 darjah, air panas boleh disesuaikan 0-90 darjah
Penilaian tekanan: MAP10
Penilaian kehilangan tekanan: AP63
Tahap sensitiviti aliran hulu: U10
Tahap sensitiviti aliran hiliran: D5
Margin Ralat
A) Ralat maksimum yang dibenarkan bagi zon rendah (Q1WQ
B) Kawasan tinggi (Q1wQwQ1) Ralat maksimum yang dibenarkan ialah ±2%

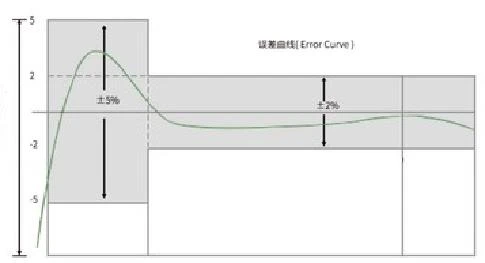

Keluk Ralat Aliran

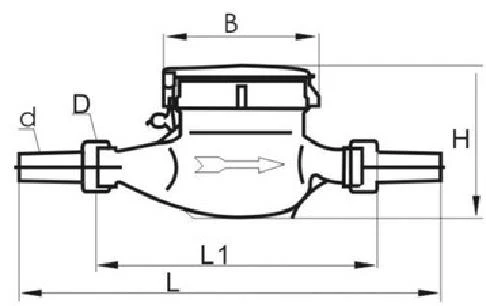

Lukisan Dimensi Garis Besar
Dimensi Dan Berat Meter Air Mendatar
|
Kaliber nominal |
Panjang (mm) |
Lebar (mm) |
Ketinggian (mm) |
Sambungkan benang |
Berat badan |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Julat Aliran Meter Air Mendatar
|
Diameter nominal (mm) |
Kelas ketepatan |
Aliran beban lampau Q₄ |
Aliran biasa Q₃ |
Aliran sempadan Q₂ |
Aliran minimum Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Tahap 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Tahap 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Tahap 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Tahap 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Tahap 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Tahap 2 |
31.25 |
25.00 |
0.400 |
0.250 |
